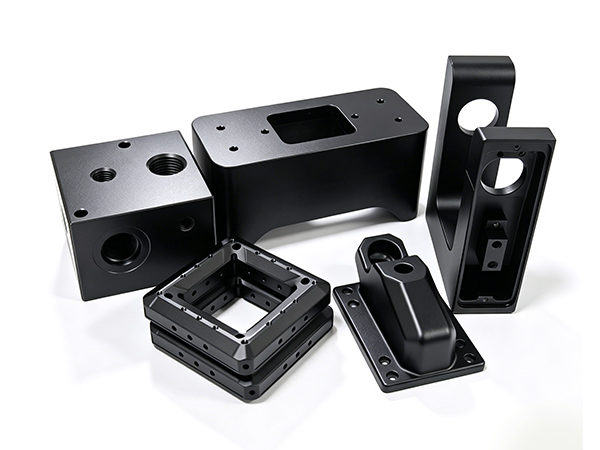

​铝外壳CNC就是铝合金坯料通过数控铣床（CNC）直接铣削、钻孔、攻牙、倒角、沉孔，一次性加工成型壳体 / 腔体，常用于工控机箱、仪器外壳、激光设备腔体、电源盒、功放外壳等产品。那么，下面小编讲一下铝外壳cnc加工结构设计时避坑的细节：
一、壁厚设计（变形、震刀头号来源）

1. ❌ 壁厚＜1.0mm（大面积薄壁）
薄壁侧壁极易震刀，出现波浪振纹，加工后释放内应力翘曲。
✅推荐：外壳zui小壁厚≥1.5mm；大面积平板区域≥2mm；如果必须薄壁，增加内部加强筋，分段开槽减小单板面积。
2. ❌ 壁厚忽厚忽薄，厚薄剧烈突变
切削受力不一致，加工变形不一致，阳极氧化后色差明显。
✅尽量统一壁厚；厚度过渡做平缓倒角过渡。
3. ❌ 大面积无加强筋的薄平面盖板
大平面铣完回弹翘曲。
✅在壳体内侧加网格 / 条状加强筋，筋厚≥壁厚，筋转角带 R。

二、内角、圆角 R 角（容易踩坑）

1. ❌ 内腔直角清角 R0
立铣刀刀尖自带 R，无法加工理论直角；如果强行要清角，只能做 EDM 放电加工，成本暴涨、周期拉长，表面有放电纹路，外观件不适合。
✅所有型腔内角统一设 R0.5~R1.0；图纸必须标注内腔 R 角，不要留给工厂默认。
外角（零件外边缘）可以尖角，外轮廓不需要 R。
2. ❌ 多处不同 R 角，频繁换小刀
多个 R 规格会反复换刀，工时上升，良率下降。
✅尽量统一全部内 R 为同一个尺寸。

三、孔与螺纹设计

1. ❌ 盲孔攻牙深度设计太满，没有预留底孔余量
丝锥前端有切削锥，不能攻到孔zui底部，容易崩丝锥、乱牙。
✅盲孔：螺纹有效深度 + 0.5~1 倍螺距的底孔空余深度。
例：M4 有效牙深 6mm，底孔深度至少 7~8mm。
2. ❌ 小孔太深（长径比＞5）
细长钻头偏摆，孔倾斜、断钻头。深孔尽量加大孔径或者改为通孔。
3. ❌ 沉头螺丝深度卡死，公差要求严
沉头孔深度很难高精度控制，建议放宽公差；允许螺丝轻微下陷，不要要求螺丝顶面和外壳平面绝对齐平。
4. ❌ 螺纹孔靠近薄壁边缘
攻牙时侧壁容易崩料、变形，孔边留至少≥1 倍孔径的壁厚。

四、台阶、槽位、轮廓

1. ❌ 窄槽，槽宽小于刀具zui小直径
窄槽宽度尽量≥2mm；小于 2mm 的窄槽，要用极小刀具，刚性差、极易断刀。
2. ❌ 深度很深的窄槽
刀具长径比变大，振动大，刀纹严重；能拆结构就拆分壳体，不要做深窄内腔。
3. ❌ 高低台阶过多、零碎小台阶
频繁换刀、多次分层切削，加工费上涨，尺寸累积误差变大。
✅简化结构，合并台阶。

## 五、材料应力与变形控制（6061 重点）

1. ❌ 直接用未去应力毛坯做大面积壳体
原材料轧制内应力，铣掉材料后应力释放，零件铣完慢慢翘曲。
✅大批量精密外壳，毛坯要求去应力退火；设计上采用分体结构代替整块大腔体。
2. ❌ 单边大余量切削
单边切削受力不平衡，零件容易被刀具 “拉扯变形”。设计对称结构，余量均匀。

六、表面、阳极氧化相关设计（外观件必看）

1. ❌ 深盲槽、死角藏切削液
切削液藏在缝隙，清洗不干净，阳极氧化出现水印、色斑、色差。
✅盲腔底部加排水小孔，或者尽量做成通孔结构，方便清洗。
2. ❌ 细小尖锐凸起尖角
阳极时尖端电流集中，容易烧蚀、发黑，外观不良。尖角倒小圆角 R0.3。
3. ❌ 不同厚度大面积拼接在同一可视面
厚度差异会造成阳极膜厚差异，出现色差。可视面尽量等厚。
喷砂阳极外壳：尖锐棱角喷砂容易打圆，外观棱角会变钝，设计外观棱角时要有预期。

七、装配、密封结构避坑

1. ❌ 密封槽尖角，无 R 角
O 型圈安装时容易被尖角割破。密封槽内角 R0.3~R0.5。
2. ❌ 密封槽深度公差标太严
槽深直接影响压缩量，加工微小误差就会造成漏水 / 压溃 O 圈，公差适当放宽。
3. ❌ 定位销孔离边缘太近，孔壁太薄，压配销子时崩边。

八、图纸标注与公差坑（很多设计栽在这里）

1. ❌ 全图统一给超高公差（全部 ±0.02）
非配合面没必要高精度，拉高加工成本；**只对装配关键孔、配合面单独收紧公差，其余按自由公差**。
2. ❌ 缺少基准，基准选在薄壁、易变形的面上
基准面要选刚性好、平整、大平面，薄壁面不能当主基准。
3. ❌ 不标注倒角，默认工厂随意处理
零件锐边容易划伤装配人员，阳极边角崩缺；所有外边缘 C0.3~C0.5 倒角。

九、分体拼接壳体（上下盖 / 拼壳）额外坑

1. ❌ 长对接面没有定位止口，只靠螺丝定位 → 装配错位，接缝不均匀。
✅设计凹凸止口定位（止口高度 1~2mm）。
2. ❌ 止口太薄，铣削后变形，合模缝隙大小不一。
3. ❌ 螺丝孔单边排布，锁紧受力不均，壳体翘曲；螺丝尽量对称布置。
